Jak vybrat pilový pás na řezání kovů?

Potřebujete nový pilový pás na kov? Pak jistě hledáte takový, který přesně sedne do vaší pily, poradí si s řezaným materiálem a bude dlouho a správně sloužit. Poradíme vám, na co si při jeho výběru dát pozor.

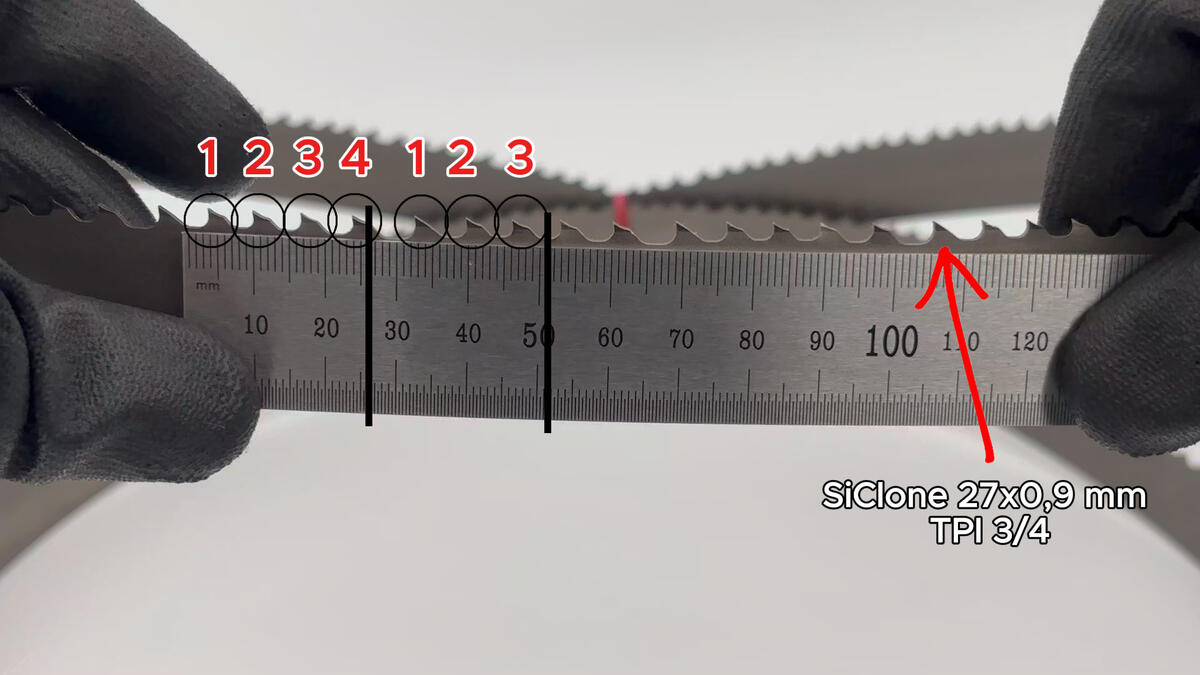

velké a malé zuby SIMONDS
velké a malé zuby SIMONDS

Šířka a délka

Při výběru nového pilového pásu musíte nejdříve zjistit, jaký rozměr potřebujete. Uvádí jej výrobce vaší pásové pily a jiný obvykle použít nemůžete. Výběr typů pilového pásu závisí právě na požadované šířce. Například pro šířku 13 mm je k dispozici pouze jeden typ bimetalového pásu (univerzální EPIC GP), v šířce 20 mm jsou dva (EPIC GP a SBX GP) a v šířce 27 mm pak čtyři (EPIC GP, SBX GP, SiClone a XP). Délku pásu vám svaříme přesně na míru.

univerzální pilový pásy SIMONDS
univerzální pilový pásy SIMONDS

Řezaný materiál

Při výběru pilového pásu záleží i na tom, jaký materiál chcete řezat. Třeba nástrojovou ocel zvládne uřezat i levnější univerzální pás, potrvá to ale déle a jeho životnost bude nižší. Použijte proto raději pás speciální. Níže uvádíme přehled nejběžnějších materiálů a doporučenou řadu pilových pásů.

Konstrukční a běžná ocel tř. 11, 12. Plný materiál (kulatina, hranol, plocháč). Občasné řezání jiného materiálu (dutý profil, tvrdší materiál).

Ideální pás: EPIC GP
Univerzální použití, osvědčená unikátní geometrie zubu.
Dostupné v šířkách 6, 10, 13, 16, 20, 27, 34, 41, 54, 67 a 80 mm.

EPIC® GP
Šířka x tloušťka (mm) Počet zubů na palec
13 × 0,65 4   6/10   10   8/12   10/14   14
13 × 0,9 4   6/10   8/12   10/14
16 × 0,65 8   10/14
20 × 0,9 3   5/8   6/10   10/14
27 × 0,9 2/3   3/4   4/6   5/8   6/10   8/12   10/14
34 × 1,1 1,4/2,0   2/3   3/4   4/6   5/8
41 × 1,3 1,4/2,0   2/3   3/4   4/6   5/8
54 × 1,6 0,8/1   1,1/1,4   1,4/2   2/3   3/4   4/6
67 × 1,6 0,8/1   1,1/1,4   1,4/2   2/3   3/4  4/6
80 × 1,6 0,8/1

Konstrukční a běžná ocel, duté nebo otevřené profily (jekl, trubka, Ička, Hčka, HEB apod.)

Ideální pás: SBX (SBX GP a SBX ONE)
Geometrie zubu je skvělá na řezání profilů, kostrukce zubu zesílená (proti ulomení).
Dostupné v šířkách 20, 27, 34, 41, 54, 67 a 80 mm.

SBX®
Šířka x tloušťka (mm) Počet zubů na palec
20 × 0,9 4/6  5/8   6/10  8/12  12/16
27 × 0,9 3/4   4/6   5/8   6/10   8/12  12/16
34 × 1,1 2/3   3/4   4/6   5/8  6/10  8/12
41 × 1,3 3/4   4/6
54 × 1,6 2/3   3/4   4/6
67 × 1,6 2/3   3/4
80 × 1,6 2/3   3/4

Nástrojová a nerezová ocel, tvrdý materiál. Plná kulatina, hranol, tlustostěnná trubka. Střídání s měkkým materiálem (oceli tř. 11 a 12)

Ideální pás: SiClone
Agresivní geometrie zubu, schopnost dobře zvládat střídání tvrdých a měkkých materiálů.
Dostupné v šířkách 27, 34, 41, 67 a 80 mm.

SiClone®
Šířka x tloušťka (mm) Počet zubů na palec
27 × 0,9 2/3   3/4   4/6
34 × 1,1 2/3   3/4   4/6
41 × 1,3 1,4/2,0   2/3   3/4
54 × 1,6 1,1/1,4   1,4/2   2/3   3/4
67 × 1,6 0,7/0,9   1,1/1,4   1,4/2
80 × 1,6 0,7/0,9

Nástrojová a nerezová ocel, tvrdý a houževnatý materiál. Plné materiály i duté profily.

Ideální pás: XP
Agresivní zuby z HSS materiálu ASP (lepší materiál než M51), dobře zvládá plný i dutý materiál a profily.
Dostupné v šířkách 27, 34, 41, 67 a 80 mm.

XP
Šířka x tloušťka (mm) Počet zubů na palec
27 × 0,9 3/4   4/6
34 × 1,1 3/4
41 × 1,3 1,4/2,0   2/3   3/4
54 × 1,6 1,4/2   2/3
67 × 1,6 0,75/1,25   1,4/2   2/3
80 × 1,6 0,75/1,25  1,4/2
TripleChip Simonds
TripleChip Simonds

Neželezné kovy – hliník, bronz, měď

Ideální pás: Karbidový pilový pás SetTooth (š. 13, 20 a 27 mm) nebo TripleChip (š. 27 mm a širší)
Pokud není materiál příliš houževnatý nebo abrazivní, je možné použít i univerzální pilový pás EPIC GP.
Dostupné v šířkách 13, 16, 20, 27, 34, 41, 54, 67 a 80 mm.

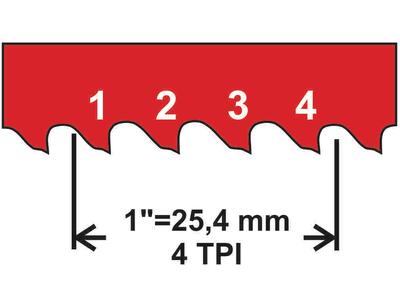

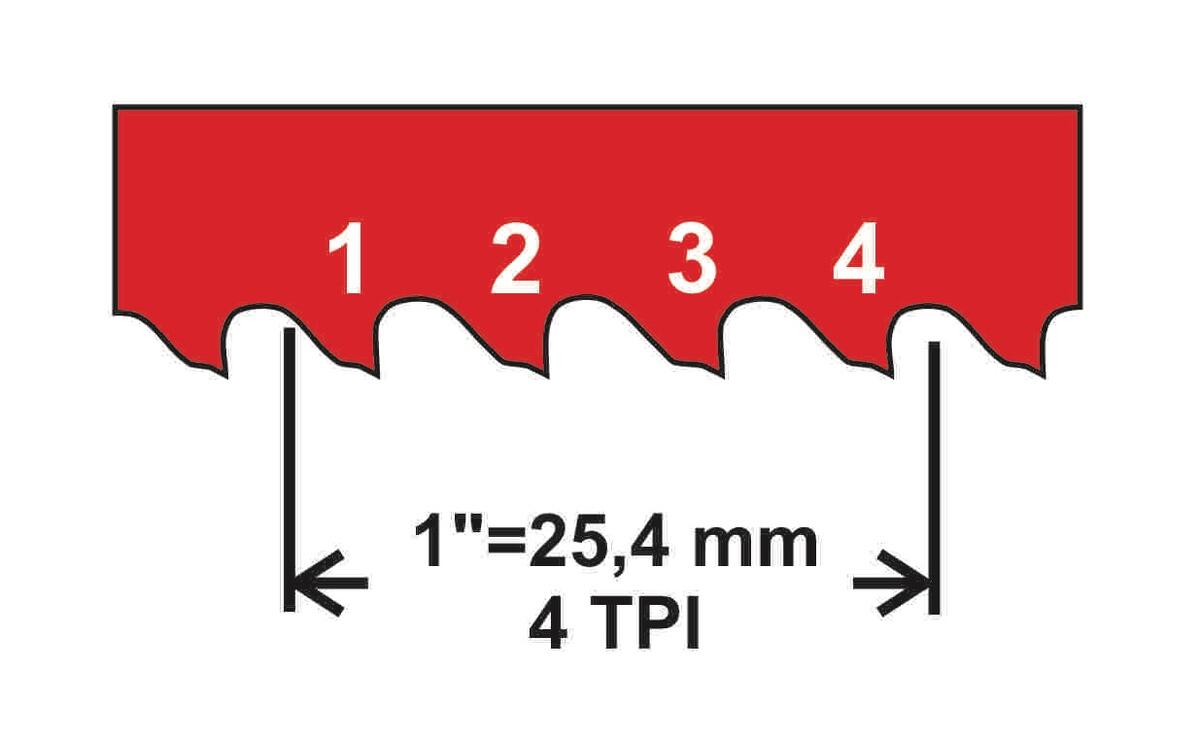

popis tpi rozteče
popis tpi rozteče

Velikost zubu

Dalším kritériem pro výběr pilového pásu je velikost (rozteč) zubu – tedy počet zubů na palec (také označované jako TPI /teeth per inch/). Tento údaj nám říká, kolik je zubů na délce 25,4 mm (jednoho palce). TPI 8/12 tedy znamená, že na vzdálenosti 25,4 mm napočítáme 8 až 12 zubů.

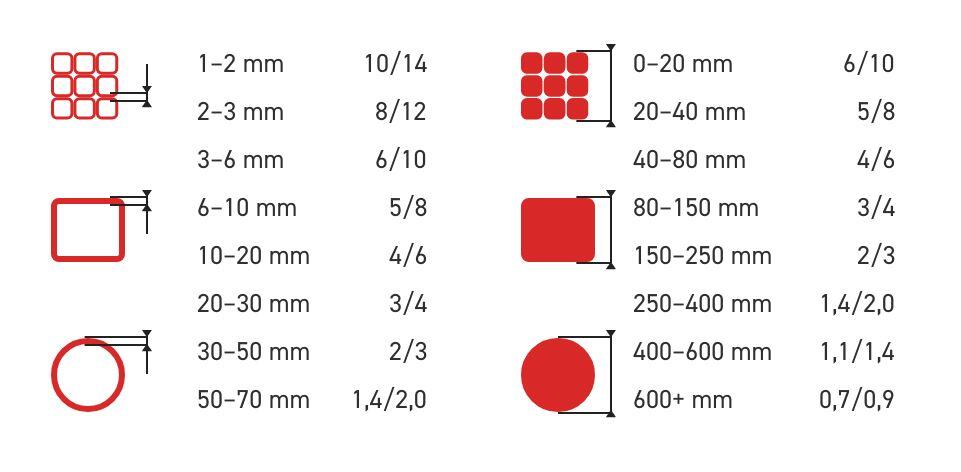

výběr rozteče zubu pilového pásu
výběr rozteče zubu pilového pásu

Při řezání plného materiálu je ideální počet zubů v řezu 12, minimální 4 a maximální 24. U profilového materiálu (trubka, jekl apod.) by mezera mezi špičkami zubů měla přibližně odpovídat síle stěny řezaného materiálu. V tabulce najdete doporučené rozteče. Hodnoty v tabulce jsou uvedené pro běžné materiály. U měkkých materiálů (řezání grafitu, neželezných kovů atd.) je vhodné použít o řadu větší zub, u tvrdých a houževnatých ocelí pak o řadu jemnější.

Nejste si jistí svým výběrem? Nebo máte doplňující otázky? Kontaktujte nás, rádi vám se vším poradíme.

Vaše dotazy
Petr Šuba
Dobrý den mám trošku starší pilu typ Kovopodnik Praha pp-500. Potřeboval bych vědět rozměry pásu na dřevo děkuji
SIMONDS

Dobrý den, dle návodu je délka 2480mm s max šířkou 15(16)mm.

S.Kolařík

Vladimír Strnad
Dobrý den, potřeboval bych poradit s výběrem pásu (případně pásů) na pilu P320/II o délce 2040mm. Jedná se mi o řezání dřena, laminátu do tl. 10mm a hliníku do tl 25mm. Děkuji za doporučení. Vladimír Strnad
SIMONDS

Dobrý den pane Strnade,

v prvé řadě bych Vám doporučil zkontrolovat délku pilového pásu, zákazníci často na tuto pilu objednávají délku 2020 - 2035mm. Délka 2040 však nemusí být špatná, jedná se o originální rozměr.

Šířku pásu doporučuji max. 13mm.

Na vámi požadovaný rozměr do tl. 10mm doporučuji rozteč zubů 10 TPI odkaz zde:  https://www.simonds.cz/pilove-pasy-na-drevo/produkt-15/2040/13-x-0-65/10-regular

Pro řezání hliníku není pila uplně stavěná, pokud máte možnost snížit rychlost pilového pásu pod 100m/min, tak lze použít pilový pás Epic GP  https://www.simonds.cz/pilove-pasy-na-kov/produkt-2/2040/13-x-0-65/610



Pokud budete mít ještě nějaký dotaz, tak mě neváhejte kontaktovat

S pozdravem

Vojtěch Volf
Senior product Manager

The Sales Department
GSM: +420 774 435 667
E-MAIL volf@simonds.cz



Antonín Vala
Dobrý den. Potřeboval bych poradit ohledně výběru pásu. Máme pilu Behringer HBP263G a nyní řežeme nerezovou ocel 1.4962 (plný průřez cca 145x80mm) a máme problém to řezat stávajícími pásy Wikus M51 4640x34x1,1 .
Jeden řez trvá přes hodinu. Můžete mi poradit nějaký vhodný pás, který bude výkonnější a vydrží ? Děkuji.
SIMONDS

Dobrý den,

z naší nabídky bych zkusil SiClone nebo XP (to by měla být alternativa M51) samozřejmě s odpovídajícími zuby

Ale přiznám se, že nevidím důvod proč by to mělo řezat hodinu.

Další možností by pak ještě bylo zkusit karbidový pás, ale to bych nechal fakt až jako alternativu

S.Kolařík

petr travnicek
dd. mam _pilous agr 220 plus a potreboval bych poradit budu rezat prumer 70 plny dural muzete mi pomoct pri vyberu pasu ? dekuji travnicek
SIMONDS

Dobrý den, na plný průměr v rozmezí 40-80mm je vhodný zub 4/6tpi.

Z naší nabídky můžete použít pás EPIC GP  (univerzální pás) nebo pás SiClone (trošku lepší, ale může se používat POUZE na plný materiál)

S.Kolařík | kolarik@simonds.cz

Milan tahovský

Dobrý den chtěl bych se prosím poptat jestli se dá sehnat pás pilový na pilu PKK 115 na řezání nerezu děkuji s pozdravem Milan tal ski Instal centrum Zákupy děkuji s pozdravem Milan Tahovský
SIMONDS

Dobrý den, vašim potřebám odpovídá pás EPIC GP - je to pás univerzální uzpůsobený i na nerez.

v eshopu přímo pro vaši pilu jej najdete zde: https://www.simonds.cz/cs/pilove-pasy-na-kov/1640/13-x-0-65

S.Kolařík | kolarik@simonds.cz

Jiří Rehberger
Dobrý den,podle mého starého pásu je šířka 13x0,65 mm 2,75mm rozteč zubů po celém pásu
ne střídavě s rostečí asi 4mm.To na palce moc nevychází.Děkuji
SIMONDS

Dobrý den, pokud správně chápu váš popis, tak lze ty mezery přepočítat následovně:

25,4:2,75=9,23 zubů na palec
25,4:4=6,35 zubů na palec

tedy to může odpovídat pásům s variabilními zuby 6/9tpi nebo 6/10tpi. případně konstatním zubům 6tpi

Stanislav Kolařík | kolarik@simonds.cz
