Jak napnout pilový pás na dřevo?
Pilový pás na dřevo je napnutý správně, když ho na volné straně pily prstem prohnete do strany nejvýš o 3 mm a při poklepu zní kovově. Než ho napnete, posaďte ho na horní kolo tak, aby pata zubu byla uprostřed kola. Nejčastěji se nás ptáte, jestli mají zuby přečnívat přes kolo: jen na pilách na kmeny. Po práci pás povolte.
Jak poznat správně napnutý pás
Napínák pily (ruční kolečko nebo páka) oddaluje kola od sebe, a tím pás napíná. Kolik je tak akorát, poznáte i bez měřidla:
Tady chcete být
▼
▼
Povolený
Správně
Přepnutý
← volnějipevněji →
Málo napnutý
Prstprohne se o víc než 3 mm
Zvuk a napínákzní tupě
V řezuplave, podřezává, řez se vlní
Výsledekpás může sjet z kola
Správně napnutý
Prstprohne se asi o 2–3 mm, ne víc
Zvuk a napínákzní kovově, pružina napínáku není stlačená nadoraz
V řezurovný řez
Výsledekpás vydrží déle
Přepnutý
Prstneprohne se skoro vůbec
Zvuk a napínákpružina napínáku je stlačená nadoraz
V řezuřeže, ale pás i pila jsou přetížené
Výsledekpás dřív praskne, ve svaru i mimo něj
Stupnici napnutí na pile berte jen orientačně. Na menších pilách často ukazuje víc, než v pásu skutečně je, a pružina napínáku časem povolí. Bez tenzometru rozhoduje zkouška prstem a zvuk.
Postup v 6 krocích
1Vypněte pilu, odpojte ji ze zásuvky a otevřete kryty. Povolte boční vodítka i zadní ložiska, aby pásu nic nebránilo.
2Pás mírně napněte a posaďte ho na horní kolo. Pata zubu patří doprostřed kola. Jak na to
3Dopněte a vyzkoušejte prstem a poklepem. Prohnutí nejvýš 3 mm, kovový zvuk. Kontrola napnutí
4Nastavte vodítka a zadní ložisko. Až teď, když pás drží na svém místě. Nastavení vodítek
5Zavřete kryty a pusťte pilu naprázdno. Pás má běžet klidně na jednom místě kola. Pak zkušební řez.
6Po práci pás povolte. Dlouhodobé napnutí namáhá pás, kola i rám pily. Víc

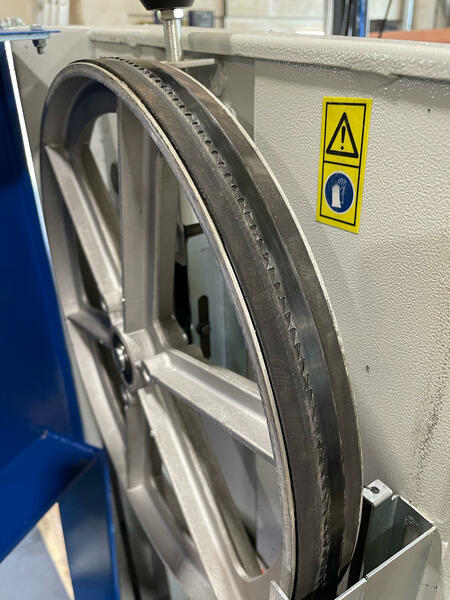

pozice pilového pásu na kole
Krok 1 a 2
Usazení pásu na horní kolo
Pilu vypněte, odpojte ze zásuvky, otevřete kryty a povolte boční vodítka i zadní ložiska. Vodítka nastavte až nakonec, když je pás napnutý a sedí na svém místě.
Při nasazování zkontrolujte směr zubů: na straně u stolu musí mířit dolů, proti stolu. Když míří nahoru, pás v rukavicích protočte naruby (vnitřní stranou ven).
Pás mírně napněte a posaďte ho na horní kolo tak, aby pata zubu (nejnižší část zubu) byla uprostřed šířky kola. Polohu měníte naklopením horního kola šroubem, který je vzadu za ním. Kolo přitom otáčejte rukou (pozor na prsty) a sledujte, kam si pás sedá.
Široký pás, u kterého patu zubu doprostřed kola nedostanete, posaďte tak, aby zuby ani zadní hrana nepřečnívaly přes okraj kola. Pás by neměl být širší než kolo – víc v článku Výběr šířky pilového pásu na dřevo.
Spodní kolo u pily v dobrém stavu neřešíte, pás si na něm sedne sám. Hlídejte jen, aby zuby ani zadní hrana nepřečnívaly ven.
Zuby na kole, nebo mimo kolo?

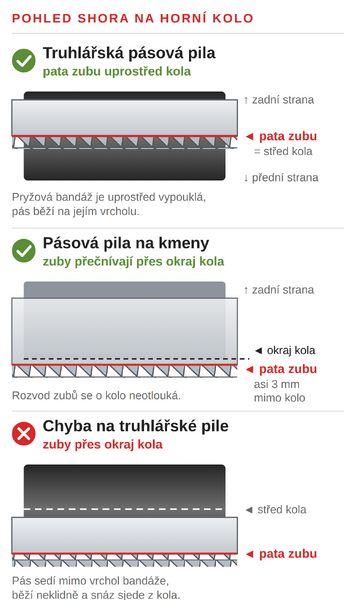

Kam posadit pilový pás na horní kolo: truhlářská pila a pila na kmeny
Na tohle se v diskuzi ptáte nejčastěji. Záleží na tom, jakou máte pilu.
Truhlářská pásová pila
Většina truhlářských pil má na kolech pryžovou bandáž, uprostřed mírně vypouklou. Pata zubu patří doprostřed kola, na vrchol bandáže. Tam pás běží nejstabilněji.
Pásová pila na kmeny
Kola jsou rovná a zuby mají přečnívat přes přední okraj kola: pata zubu je u pásu šířky 32 mm asi 3 mm mimo kolo, u širších pásů o něco víc (řiďte se návodem pily). Rozvod zubů se tak o kolo neotlouká.
Rada „zuby vždy mimo kolo“ platí pro pily na kmeny. Když na truhlářské pile necháte zuby přes okraj, pás sedí mimo vrchol bandáže, běží neklidně a snáz z kola sjede.
napnutý pilový pás na dřevo
Krok 3
Dopnutí a kontrola napnutí
Pás dopněte napínákem a vyzkoušejte:
✓Prst: na levé straně pily, kde nejsou vodítka, pás prstem prohněte do strany. Prohne se nejvýš o 3 mm.
✓Zvuk: po poklepu zní pás kovově, ne tupě.
✓Napínák: pružina napínáku není stlačená nadoraz.
✓Kola: obě se dají lehce protočit rukou.
Po dopnutí zkontrolujte, jestli pata zubu zůstala uprostřed horního kola, a případně ji dolaďte šroubem naklápění.
Hodnoty pro tenzometr
| Pás | Napnutí |
|---|---|
| Truhlářské pásy Carbon Flexback | 100–140 N/mm² |
| Kmenové pásy RipperS PREMIUM | 170–210 N/mm² |
Příklad pro kmenový pás 32 × 0,9 mm: od šířky odečtěte výšku zubů (asi 7 mm), zbude 25 mm. Napínací síla = 25 × 0,9 × 200 = 4 500 N (zhruba 460 kg).
Pás praskl? Zjistěte, jestli nebyl přepnutý
Prasklý pás položte na rovnou podložku vnější plochou (tou, která neležela na kole). Když leží volně, napnutí bylo v pořádku. Když se konce zvedají o víc než 10 mm nebo se pás kroutí, byl přepnutý – příště ho napněte méně. Pokud přepnutý nebyl a praskl ve svaru pás od nás, pošlete fotku prasklého místa a štítku pásu na info@simonds.cz – na svar dáváme záruku. Další příčiny najdete v článku Proč praskají pilové pásy na dřevo.
Krok 4
Nastavení vodítek
■Boční vodítka (kostky nebo ložiska) posuňte co nejblíž k pásu, ale bez tlaku. Jejich přední hrana je těsně za patou zubu – zubů se nesmí dotýkat.
■Zadní opěrné ložisko nastavte s mezerou asi 1 mm od zadní hrany pásu. Pás se o něj opírá jen při řezu. Kdyby se ho dotýkal i naprázdno, zadní hrana se otlouká a praská.
■Horní vodítko s krytem spusťte těsně nad řezaný materiál.
Předepínání ložiskem s drážkou (výjimka pro malé rádiusy)
Kdo vyřezává malé rádiusy, typicky pásem širokým 6 mm, používá někdy zadní ložisko s drážkou. Tady pravidlo o mezeře neplatí: ložisko se z běžné polohy posune o 3 mm dopředu proti pásu, pás je v drážce předepnutý a zadní hrana v obloucích neuhýbá. Pás se tím na horním kole posune dopředu, takže patu zubu vraťte šroubem naklápění zpět doprostřed kola.
Zadní hrana o ložisko víc trpí a pás z této strany může dřív prasknout (víc v článku Proč praskají pilové pásy na dřevo).
Krok 5
Zkušební chod
Zavřete kryty a pusťte pilu naprázdno. Pás má běžet klidně, na jednom místě kola a bez cvakání o zadní ložisko. Pak udělejte zkušební řez. Když řez uhýbá nebo se vlní, zkontrolujte nejdřív ostrost pásu a rozteč zubů, potom napnutí a vodítka. Rychlost pásu a přítlak do řezu najdete v článku Technické nastavení pásové pily na dřevo.
Krok 6
Po práci pás povolte
Dlouhodobé napnutí namáhá pás, kola i rám pily a otlačuje bandáž na kolech. Po práci proto pás povolte a před dalším řezáním ho znovu napněte a zkontrolujte. Pás nedotahujte, dokud je po řezání teplý: po vychladnutí by byl přepnutý. Jak pás čistit a skladovat, najdete v článku Zásady správné údržby pilových pásů.
Časté dotazy z poradny
? Prodejce mi řekl, že zuby mají přečnívat přes kolo. Má pravdu?
Jen u pásové pily na kmeny. Na truhlářské pile patří pata zubu doprostřed kola. Rozdíl ukazuje obrázek výše.
? Pás mi padá z kola. Co s tím?
Nejčastěji je málo napnutý nebo špatně usazený: dopněte ho a naklopením horního kola posaďte patu zubu doprostřed. Když pás sjíždí dál, zkontrolujte, jestli kola nehážou, jestli bandáž na kolech drží a není poškozená a jestli jsou kola v jedné rovině.
? Musí být pás uprostřed i na spodním kole?
Ne, polohu nastavujete jen na horním kole. Na spodním hlídejte, aby zuby ani zadní hrana nepřečnívaly ven. Když přečnívají zuby, posuňte pás na horním kole trochu dozadu, když zadní hrana, tak dopředu.
? Řez v silnějším prkně se stáčí do strany. Je to napnutím?
Může být, ale častěji má pás na tloušťku materiálu moc zubů, je příliš tenký nebo tupý. Na prkna kolem 3 cm volte řidší zuby, třeba 4 TPI. Rozteče 4 a 6 TPI jsou u pásů na dřevo zároveň ty, které prodáváme nejčastěji. Jak vybrat pás najdete v článku Jak vybrat pilový pás na dřevo.
Máte s napínáním vlastní zkušenost nebo problém, který se vám opakuje? Napište nám do diskuze pod článkem.
Vaše dotazy
Mám prosím dotaz ohledně pásu u pily Scheppach HBS 30. Je mi jasné, že to je levná pila :-)
Když seřídím pilový pás, aby byl na horním kole ve správné pozici a následně protočím kola po směru řezání (hodinových ručiček), stává se, že kola se po dotočení samovolně otočí na druhou stranu a následně má pás tendenci spadnout (zuby již přečnívají přes hranu kola). Čím to může být ? To samé se děje, když pilu vypnu, tak po doběhu a zastavení se opět pás otočí zpět. Předem děkuji...
Dobrý den, děkujeme za Váš dotaz. Bohužel jsme se s takovým problémem ještě nesetkali, takže těžko poradit. Napadá mě zkontrolovat jestli kola moc nehážou (jestli nejsou šišaté nebo zdeformované)(pokud máte, použil bych úchylkoměr), jestli guma na kolech není v některých místech zdeformovaná nebo jestli pevně přilne ke kolům. Jestli jsou kola v zákrytu. Pokud protočíte pilový pás po směru řezu měl sedět na kolech úplně stejně jako když s ním protočíte naopak (alespoň u stabilních pil to tak bývá). To by nejspíš znamenalo, že kola nejsou v zákrytu (naproti sobě - v ose). Pokud jsou tam vůle v napínání, tak jesli se to kolo nevykřiví např. při větším napnutí... Pokud je to nový stroj, tak vyměnit za jiný kus, na což jsou prodejci větišinou zvyklí a příčinu u takových levných strojů nehledají.
Děkuji, snad Vám moje rada k něčemu bude ;-), ať se daří. Pavel Dudr
Děkuji za odpověď.
Pavel Zdráhal
Dobrý den, doporučujeme na horním kole umístit pilový pás tak, aby spodní část zubu (pata zubu) byla uprostřed kola. Může se stát, že pilový pás není úplně rovný a je to tzv. kužel nebo nejsou kola úplně naproti sobě... Ve Vašem případě bych zkontroloval, aby pás na spodním kole nešel mimo kolo. Pokud by šel mimo kolo, doporučuji pilový pás nastavit trochu více dozadu na vrchním kole. Vodítka nastavte 1 mm od zadní hrany pilového pásu až po té co ustavíte pás. Hlavní je, aby se pás dal ustavit a necestoval.
Děkujeme, s pozdravem
Tým Simonds
Dobrý den, děkujeme za dotaz, bohužel náhradní díly pro pásové pily neprodáváme, vyrábíme a prodáváme jen pilové pásy pro všechny značky a typy strojů.
Můžu Vám akorát poradit hledat na internetu dle kódu náhradního dílu 73220026 co jsem našel. Např. zde to nejspíš nabízejí:
https://www.kutil.cz/elektricke-naradi/nahradni-dily/guma-kola-pro-pasove-pily-scheppach/
Jinak pogumování kol do průměru 530 mm dělá firma AGT Zlín, ale tam byste musel ty kola poslat a cena bude nejspíš jinde.
Přeji hezký den, ať se daří
Pavel Dudr
Původní tenoučký pás už byl opotřebovaný a vyměnil jsem ho za váš, nejtenčí možný. Chvíli to fungovalo, pak začal pás padat. ani po založení původního pásu se nedaří pilu seřídit. Je možné, že by tužší pás pilu nějak deformoval? Akceptuji i vysvětlení, že je to prostě levný stroj.
Dokázali byste mi doporučit značku/model pily v podobné nižší kategorii, na kterou jsou vhodné vaše pásy? Děkuji.
Dobrý den, to je zvláštní, nic podobného jsme ještě neřešili. Guma na kolech by se neměla nikdy nikam posunovat. Nakloněním vrchního kola šroubem vzadu byste měl nastavit pilový pás tak, aby běžel v jednom místě zhruba uprostřed vrchního kola potom posunout a nastvit voditka k pásu (pás by se měl opírat dozadu jen když řeže). Pokud se pás tak nechová nejspíš to bude problém se strojem. Pokud máte pilu v záruce, myslím, že jsou ochotni Vám stroj vyměnit, že to moc neřeší. Pásy na tyto stroje od nás kupuje hodně lidí a nemají problém ani s tloušťkou 0,65 mm. Samozřejmě dá se ztrhnout závit pri napínání nebo protočit plastové kolečko napínání nebo naklápění kola atd. V takové cenové kategorii jsou většinou všechny stroje stejné, takže Vám nedokážeme poradit. Klidně nám zavolejte, můžeme to probrat ještě po telefonu. Děkuji, ať se daří, s pozdravem Pavel Dudr
Dobrý den, pravděpodobně se bude jednat o pilu JESAN PS-400 (což je kopie RATIONA 400 a vyrábělo to KOVO-DŘEVO OPP JESENÍK), těch se v ČR vyskytuje vcelku dost.
Bohužel délku pily nevím a nemůžu ji ani najít. Budete si to muset změřit, třeba provázkem.
SK
1)Když je pila napnutá, tak při řezání například slabé překližky je řez rovný. V případě řezání silnějšího prkna cca 3 cm mi pila se stáčí do prava z pohledu řezání.
2) jak silný pilová list je možné dát, a ke je možné kvalitní piloví pás koupit.
Děkuji předem a jsem s přáním hezkého dne
Dobrý den, děkujeme za dotaz, ale my vyrábíme pouze pilové pásy pro tyto stroje.
K Vašim dotazům:
1) problémem může být nejspíš moc zubů v řezu - použijte větší rozteč zubů (nižší číslo TPI) nebo příliš tenký pás. Výrobce dává "do krabice" pásy 0,36mm, ale vhodnější je zde spíše síla pásu 0,5mm nebo možná i 0,65mm. Ale síla 0,65 je už na průměr kol nad 325 mm (0,65x500=325) a na menších kolech by mohl pilový pás praskat vlivem malého ohybu. Pokud by byl problém v něčem jinem ještě si můžete projít problémy s pilovými pásy na dřevo a jejich řešení. https://www.simonds.cz/technicke-clanky-a-rady/proc-praskaji-pilove-pasy-na-drevo
2) Vyrábíme pilové pásy na míru na každou pásovou pilu, takže můžete koupit u nás. Stačí na hlavní stránce zadat do konfigurátoru délku 1400 (na Vaši pilu) a už Vás to navede. Na tuto pilu bych Vám doporučil pás 1400x10x0,5 TPI 4 nebo menší rozteč zubů TPI 6. Pokud ale řežete tvary tak potom zvolit pro jistotu ještě užší pás 1400x6x0,5 TPI 4 nebo menší rozteč TPI 6.
Celkově k výběru pásu máme dobrý článek zde: https://www.simonds.cz/technicke-clanky-a-rady/jak-vybrat-pilovy-pas-na-drevo-2
Pokud budete chtít poradait, klidně zavolejte.
Ať se daří, s pozdravem tým Dudr Saw.
Dobrý den, děkujeme za Vaši zprávu a za přečtení našeho článku. Rozumím Vašemu pochybení – je to téma, o kterém existují různé názory, zejména mezi uživateli různých strojů. V našem článku odkazujeme na moderní pily na pásové řezání, kde jsou kladky mírně vypouklé. V tomto případě je správná poloha pásu taková, kde se základna zubu nachází přibližně uprostřed kladky, protože to zaručuje větší stabilitu a přesnější řez. Pokud jde o vyrovnání zubů, při správném nastavení je kontakt zubů s povrchem kladky minimální a nezpůsobuje deformace. Důležitý je také poměr mezi šířkou kladky a šířkou pásu. Například na mnoha strojích (jako je Scheppach Basa4) mohou mít kladky šířku přibližně 40 mm, ale doporučená maximální šířka pásu je kolem 20 mm. To ukazuje, že pás nemusí pokrývat celou šířku kladky. Metoda s mírně přečnívajícími zuby z kladky může fungovat na starších strojích, ale obecně vede k menší stabilitě během řezání.
Pokud řez není rovný, příčinou je často: nevhodný rozteč zubů (TPI), příliš úzký pás, nesprávné napětí nebo vedení.
Pokud chcete, můžeme Vám doporučit nejvhodnější pás.
S pozdravem, tým Dudr Saw
Vážený zákazníku, u truhlářské pásové pily by měla být páska pily umístěna tak, aby pata zubu byla uprostřed šířky kola. Pokud máte pásovou pilu na kmeny stromů, zuby páskové pily by měly být vně kola. Pokud vám pilový list padá, pravděpodobně byste měli kolo mírně naklonit, aby list nesklouzl z kola. Při volné práci, mezi listem pily a zadním vedením by měla být mezera přibližně 1 mm. Pilový list se může opírat o zadní vedení při řezání. S pozdravem, tým Dudr Saw
Děkujeme za Vaši zpětnou vazbu! Jsme rádi, že jste článek shledal užitečným a pomohl Vám se správným nastavením pásu. V případě dalších dotazů Vám rádi pomůžeme. S pozdravem, tým Simonds
